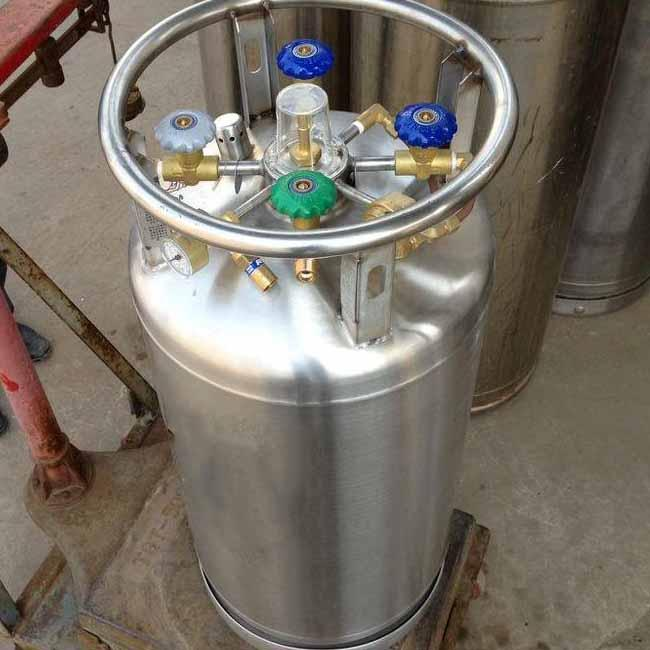

液氮杜瓦罐氣化效率：機制、影響因素與優化策略

一、氣化效率的本質與核心指標

• 靜態蒸發率：罐體靜置時的自然氣化速率，反映絕熱性能的核心參數。
• 動態氣化量：增壓輸出時的氣化能力，與增壓盤管設計、環境溫度等因素相關。
• 冷量利用率：液氮氣化吸收的冷量用于預冷管路或回收利用的比例。

二、影響氣化效率的關鍵因素

（一）絕熱系統性能

1. 真空層質量
   杜瓦罐通過雙壁真空夾層（壓力≤0.001Pa）隔絕熱傳導，真空度下降會導致熱漏率上升。例如，真空度從 10??Pa 升至 10?2Pa 時，熱漏率可能增加 10 倍。
   • 檢測方法：使用電離真空計連接金屬規管，實時監測真空度。正常真空度應≤200 微米汞柱（0.20mmHg），否則需返廠修復。
2. 絕熱材料與結構
   夾層內填充多層反射屏（如鋁箔）和吸附劑（活性炭 / 分子篩），可將熱輻射反射率提升至 95% 以上。新型復合材料杜瓦罐（如 GTL 產品）采用碳纖維外殼，質量比（液氫重量 / 罐體自重）超過 55%，蒸發率降至 1%/ 天以下。

（二）操作與環境條件

1. 溫度與濕度
   環境溫度每升高 10℃，熱傳導速率增加約 15%。高濕度環境會在罐體表面形成冷凝水，進一步加劇熱損失。例如，在 35℃、濕度 80% 的環境中，杜瓦罐的日蒸發率可能比標準條件（25℃、濕度 40%）高 30%。
2. 增壓與排液操作
   • 增壓盤管效率：開啟增壓閥后，液氮通過盤管與外筒熱交換氣化。盤管表面積不足或布局不合理會導致氣化量受限，例如某型號杜瓦罐內置盤管的大氣化量為 9.2m3/h，外置盤管可提升至 30m3/h。
   • 排液方式：直接排液會導致大量冷量浪費，采用汽化后輸出可將冷量利用率提高至 80% 以上。
3. 使用頻率與預冷處理
   頻繁開啟頸塞會破壞內部氣液平衡，導致壓力波動和氣化量增加。預冷不足（如未分三次梯度注入液氮）可能使內膽溫度驟降，加速液氮氣化。

（三）罐體設計與維護

1. 結構設計缺陷
   • 頸管散熱：頸管材料導熱系數高（如不銹鋼）會增加熱傳導，采用 ** 玻璃纖維增強塑料（GFRP）** 可降低 30% 熱漏。
   • 液位計與閥門：磁翻板液位計卡滯或閥門密封失效會導致氣體泄漏，例如某實驗室因液位計凍堵未及時處理，日蒸發率從 0.8% 升至 2.5%。
2. 維護周期與方法
   • 真空度檢測：建議每 6-12 個月檢測一次，發現真空度下降需立即抽真空或更換絕熱材料。
   • 閥門維護：定期清潔增壓閥和排液閥密封面，更換老化 O 型圈，防止因泄漏導致壓力損失。

三、氣化效率優化的技術路徑

（一）材料與結構創新

1. 高性能絕熱材料
   • 多層復合絕熱（MLI）：由鍍鋁聚酯薄膜和玻璃纖維間隔層組成，導熱系數低至 0.0001W/(m?K)，比傳統珠光砂絕熱效果提升 5 倍。
   • 復合材料外殼：如 GTL 公司的液氫杜瓦罐采用碳纖維 - 環氧樹脂復合材料，質量比達 55%，蒸發率僅 1%/ 天，且可在 20 秒內完成從室溫到 20K 的快速冷卻。
2. 智能化控制系統
   • 真空度實時監測：通過內置金屬規管和電離真空計，實現夾層真空度的動態顯示，及時預警真空失效。
   • 自適應增壓調節：根據用氣量自動調整增壓閥開度，避免過度氣化。例如，某醫院采用智能控制系統后，液氮損耗降低 18%。

（二）操作流程優化

1. 預冷與充裝規范
   • 梯度預冷：分三次注入液氮（每次間隔 15 分鐘），逐步降低內膽溫度，減少熱應力和氣化量。
   • 充裝壓力控制：使用低溫液體泵替代壓差充裝，避免金屬軟管導熱導致的氣化損失。某企業改造后，充裝過程中氣體損耗減少 60%。
2. 冷量回收技術
   • 氣化冷量利用：將氣化后的氮氣通過換熱器冷卻實驗室空調系統，每升液氮可回收約 411kJ 冷量，相當于 1.2kWh 電能。
   • 液體回流預冷：將部分液氮回流至頸管，降低頸管溫度，減少外界熱量傳入。某高校采用此方法后，日蒸發率從 1.2% 降至 0.9%。

（三）環境與維護管理

1. 環境控制
   • 恒溫恒濕室：將杜瓦罐置于 20±2℃、濕度 40%-60% 的環境中，可使日蒸發率降低 20%-30%。
   • 遮陽與通風：避免陽光直射罐體，保持周圍空氣流通，減少環境熱輻射和對流影響。
2. 預防性維護
   • 定期檢漏：使用氦質譜檢漏儀檢測焊縫和閥門接口，確保年漏率≤1×10??Pa?m3/s。
   • 安全閥校驗：每 12 個月送專業機構檢測，確保起跳壓力準確（通常為工作壓力的 1.1 倍）。

四、典型案例與數據對比

五、風險控制與合規性

1. 壓力管理
   • 正常工作壓力為 0.3-0.8MPa，超壓時安全閥自動起跳。若壓力持續升高，需立即關閉增壓閥并檢查真空度。
   • 長期閑置罐體需充入干燥氮氣（0.02MPa）封存，防止內部銹蝕。
2. 安全標準
   • 杜瓦罐需符合《固定式壓力容器安全技術監察規程》（TSG 21）和 ISO 11114-4 標準，定期接受壓力容器檢驗。
   • 醫療領域使用的杜瓦罐需通過生物相容性測試，確保液氮純度≥99.999%。

六、未來發展趨勢

1. 材料創新
   新型納米多孔絕熱材料（如氣凝膠）的導熱系數可低至 0.0015W/(m?K)，有望將蒸發率進一步降低至 0.1%/ 天以下。
2. 智能化集成
   結合物聯網（IoT）技術，實現遠程監控與預測性維護。例如，通過傳感器實時監測真空度、壓力和液位，系統自動預警并生成維護工單。
3. 多能互補系統
   將杜瓦罐與低溫余熱回收裝置結合，形成 “液氮氣化 - 冷量利用 - 廢熱再循環” 的閉環系統，綜合能效提升 30% 以上。
