液氮真空管路抽真空規范，操作步驟

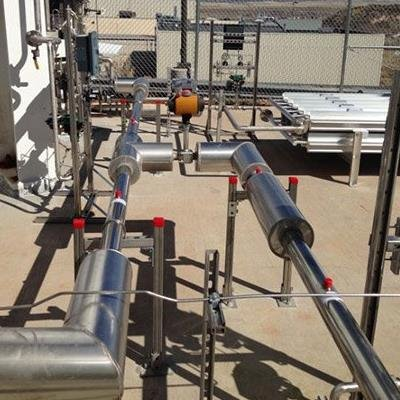

一、抽真空前的系統準備

1. 設備檢查與預處理
   • 確認管路材質為奧氏體不銹鋼（如 304L 或 316L），符合 GB/T 24511-2017 承壓設備用不銹鋼標準。檢查管路焊接質量，焊縫需通過 X 射線檢測（GB/T 12467-2017），確保無裂紋或氣孔。
   • 清理管路內壁，去除油污、水分及雜質，必要時使用無水乙醇或氮氣吹掃。對于新安裝管路，需進行脫脂處理（如采用三氯乙烯溶劑），避免殘留有機物影響真空度。
2. 加熱系統配置
   • 采用電加熱帶或熱風循環裝置對管路進行預加熱，溫度控制在 130-160℃（具體根據管徑調整，如 DN200 管路建議 150℃），持續時間≥12 小時，以去除管路內壁吸附的水分和氣體。
   • 加熱過程中監測管路溫度均勻性，溫差應≤10℃，避免局部過熱導致材料變形。
3. 真空泵組選型
   • 采用多級抽氣系統：前級泵（如旋片式真空泵）將真空度抽至 10 Pa，再切換至分子渦輪泵或擴散泵，終達到 10?3 Pa 級真空。
   • 真空泵抽速需與管路容積匹配，例如 DN100 管路（容積約 50L）建議選擇抽速≥50 L/s 的真空泵組。

二、抽真空操作流程

（一）分步抽真空工藝

1. 初級抽真空（粗抽階段）
   • 啟動前級真空泵，打開管路抽氣閥，將真空度抽至≤10 Pa（約需 30-60 分鐘，具體取決于管路長度）。期間通過熱偶真空計實時監測壓力變化。
   • 若壓力下降緩慢，需排查管路泄漏點（如法蘭連接處），使用氦質譜檢漏儀檢測，泄漏率應≤1×10?1? Pa?m3/s。
2. 氮氣置換與加熱除氣
   • 關閉真空泵，向管路充入高純氮氣（純度≥99.999%）至常壓，重復 3 次以上，置換管路內殘留空氣。
   • 再次加熱管路至 130-160℃，維持 4-6 小時，加速內壁吸附氣體解吸。此階段可配合真空泵間歇抽氣，進一步降低放氣速率。
3. 高真空抽氣（精抽階段）
   • 啟動高真空泵（如分子渦輪泵），持續抽氣至真空度≤5×10?2 Pa（封口真空度），并維持至少 1 小時以確保穩定。對于液氮溫度下的真空度，需≤5×10?3 Pa。
   • 抽氣過程中監測真空泵組運行參數（如電流、溫度），避免過載或過熱損壞設備。

（二）特殊場景操作要點

• 長距離管路：每 50 米增設一個抽氣口，采用分布式抽氣方式提高效率。例如，DN200、長度 200 米的管路，建議設置 4 個抽氣點，同步抽氣以平衡壓力梯度。
• 低溫環境：在 - 20℃以下環境作業時，需對真空泵組進行預熱（如使用加熱帶維持泵體溫度≥10℃），防止潤滑油凝固影響性能。

三、真空度檢測與驗證

1. 直接測量法
   • 使用電離真空計（量程 10?1-10?? Pa）或熱偶真空計（量程 10?-102 Pa）直接測量管路真空度，讀數穩定后記錄數據。
   • 對于醫療級管路（如生物樣本運輸），需符合 ISO 13485 認證要求，真空度波動應≤±0.05 Pa。
2. 間接測量法（壓力升測試）
   • 關閉抽氣閥，靜置管路 2 小時，記錄壓力上升值。真空夾層漏放氣速率應≤1×10?? Pa?m3/s（工業標準）或≤1×10?? Pa?m3/s（醫療標準）。
   • 計算公式：漏放氣速率 = (ΔP × V) / Δt，其中 ΔP 為壓力變化，V 為管路容積，Δt 為時間。
3. 低溫驗證
   • 充入液氮后，使用紅外測溫儀檢測管路表面溫度，絕熱良好時外殼溫度應接近室溫（≤25℃），局部溫差≤5℃。若出現結霜或明顯發冷，提示真空度下降。

四、安全規范與風險控制

1. 壓力與溫度管理
   • 抽真空過程中，管路內部壓力不得超過設計壓力的 25%（如設計壓力 4MPa 時，抽氣壓力≤1MPa），防止負壓導致管路變形。
   • 加熱溫度需嚴格控制，避免超過管路材料的耐溫極限（如 304 不銹鋼長期使用溫度≤250℃）。
2. 泄漏應急處理
   • 若檢測到泄漏，立即關閉抽氣閥并充入氮氣至常壓。使用便攜式氦質譜檢漏儀定位漏點，修復后重新抽真空。
   • 現場配備正壓式呼吸器和防低溫手套，防止液氮泄漏引發凍傷或窒息。
3. 設備維護與記錄
   • 定期校準真空計（每年至少一次），使用標準真空校準裝置（如 Chart Industries LLS-100）確保測量精度。
   • 建立抽真空作業檔案，記錄日期、真空度數據、加熱時間及檢測結果，保存至少 5 年。

五、行業標準與技術參數

1. 國內標準
   • GB/T 18442.3-2019：固定式真空絕熱深冷壓力容器設計標準，規定夾層真空度、封結真空度及漏放氣速率要求。
   • GB/T 16876-1997：液氮容器夾層真空度檢驗方法，明確間接測量法與計算公式。
2. 國際標準
   • ASME B31.3-2022：過程管道規范，要求敏感性泄漏試驗壓力為設計壓力的 25% 或 105 kPa（取較小值）。
   • ISO 9706：氣密性測試標準，泄漏率≤1×10?? Pa?m3/s。
3. 典型技術參數

   項目	工業標準（常規）	醫療 / 高精密場景
   封口真空度（Pa）	≤5×10?2	≤1×10?2
   液氮溫度真空度（Pa）	≤5×10?3	≤1×10?3
   漏放氣速率（Pa?m3/s）	≤1×10??	≤1×10??
   漏熱量（W/m）	≤3.82（DN200 管路）	≤1.5（DN50 以下管路）

六、未來技術趨勢

1. 智能化抽真空系統
   集成 AI 算法的真空泵組可根據管路參數自動調整抽氣策略，例如通過機器學習預測加熱時間和抽氣速率，將抽真空效率提升 30% 以上。
2. 新型絕熱材料應用
   納米氣凝膠與多層絕熱材料的結合使用（如 Cryoflex? 管路），可將漏熱量降至 0.5 W/m 以下，同時簡化抽真空流程。
3. 遠程監控與預警
   物聯網技術實現真空泵組狀態實時監測，異常時自動觸發短信 / 郵件報警，并可遠程調整參數（如加熱溫度、抽氣模式）。
